Trois ans multipliés par quatre cylindres au carré égalent ?

[biloutte]

Et voila les pièces moteur étaient revenues


Et en attendant que la visserie revienne du zingage,nettoyage des trous filetés avec un taraud
[/url)
[url=http://imagesia.com/hpim2097_r3ph]
Un filetage sur le bloc cylindre était foiré alors fabrication d'un insert diamétre exterieur 12/125 interieur 3/8 par 16 TPI


Pendant ce temps toute la quincaillerie était revenue du zingage


Encore un peu de nettoyage et pose des goujons d'embase de cylindre


Petite comparaison avant et aprés zingage le gars fait un boulot super il n'entartine pas les filets !!


Et voila c'était parti remontage des bielles et des masses d'èquilibrage desd vilebrequins


Et fermeture des épurateurs centrifuges


Mise en place du roulement d'arbre a cames et de sa bague bronze aprés chauffage des carters



remise en place de la pipe d'aspiration d'huile du bas moteur

Les vilebrequins allaient pouvoir reprendre leur place,en premier le vilo avant

puis l'arrière (leurs volants moteur étant déporté !)

Et voila les carters moteur fermés


Mais avant de tout serrer j'ai reposé le bloc cylindre afin d'aligner parfaitement leur plan de joint

Pour pouvoir continuer a travailler proprement il me fallait un bon support moteur et voila avec huit bouts de ferraille


La pose des pignons d'accouplement des vilos nécessitait de l'outillage spécialisé alors hope sur le petit tour (pour compliquer les choses les filetages des queues de vilos avant et arrière sont différents


Et voila l'outillage necessaire pour la pose et le dépose de ces pignons

Détail des poussoirs de tiges de culbuteurs

Avant et aprés nettoyage

Et repose dans le bloc cylindre


Et dans la foulée reglage du jeu a la coupe des segments


Il était temps maintenant de régler le jeu latéral des vilebrequins,ce petit montage pour ajuster au mieux la tolérence entre 0.05 et 0.08 mm .Ce dernier ce fait en posant des cales entre la queue de vilo et la groose rondelle serrée par l'écrou que vous voyez là

La pose des pistons ne posait aucun problème d'autant plus qu'ils sont repérés


pour le montage des cylindres il fallait comprimer les segments et 4 morceaux de clinquant et 4 colliers feraient l'affaire un peu d'huile dans les cylindres et zou !!!!



Voila le cylindre posé ouf pas de segments cassés ! a ce stade je pouvais caler la distribution,là encore rien de compliqué le pignon de distribution monté sur le vilo arrière posède trois fraisage ce qui permet d'ajuster au mieux sa position pour le meilleur calage

ensuite il suffit de mettre le cylindre N°1 au PMH précis


et d'aligner les deux trous percés dans le pignons d'arbre a came avec l'axe tracé par les centres du vilo et de l'arbre a came

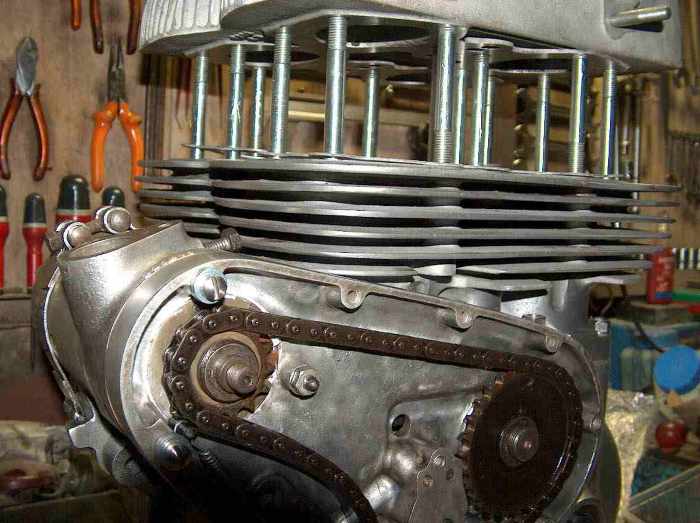

Et voila c'était pas compliqué,notez au passage que la dynamo est entrainée pas la même chaine restait plus qu'a regler le jeu entre le patin de securité et du tendeur de chaine 0.6 mm


Restait plus qu'a s'attaquer a la culasse
Petit rodage de soupapes afin de blanchir les sièges et voir si ça porte bien

remontage des ressort


Et présentation des culbuteurs (quand même compliqués hien jacky )


Pose des goujons de cylindre et culasse

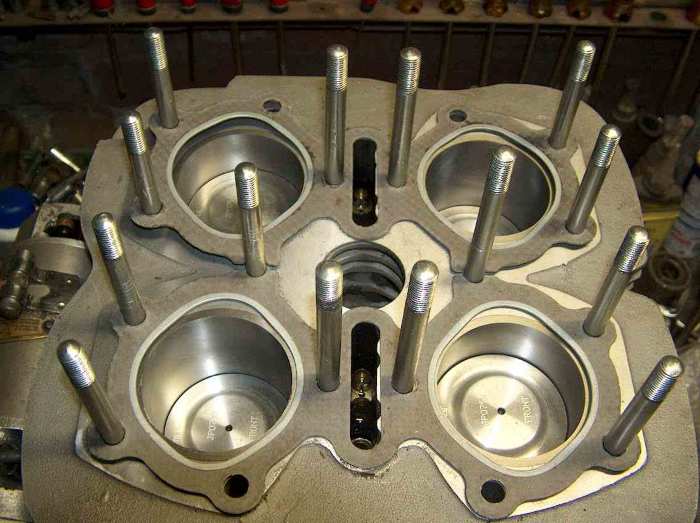

et voila le moment de poser le culasse
Les joints de culasse


Et le dernier moment ou les pistons verrons la lumière du jour du moins j'espère


Au moment de serrer le culasse je me suis aperçu que les entretoises étaient trop longues !!


Aprés une passe au tour de ces dernières le serrage ne pouvait être que meilleur


Mise en place des tiges de culbuteur


Les tubulures de graissage et les écrous spéciaux de serrage



Restait plus qu'a serrer le tout


Et pout jeter un peu d'huile sur la feu (mais avec un gros débit ) pose de la pompe Morgo mais en premier temps il faut régler le jeu entre l'écrou d'entrainement et le dos de la pompe par la pose de cales entre ce dernier et l'arbre a came

c'est beau hein !!!

pose du carter de distribution

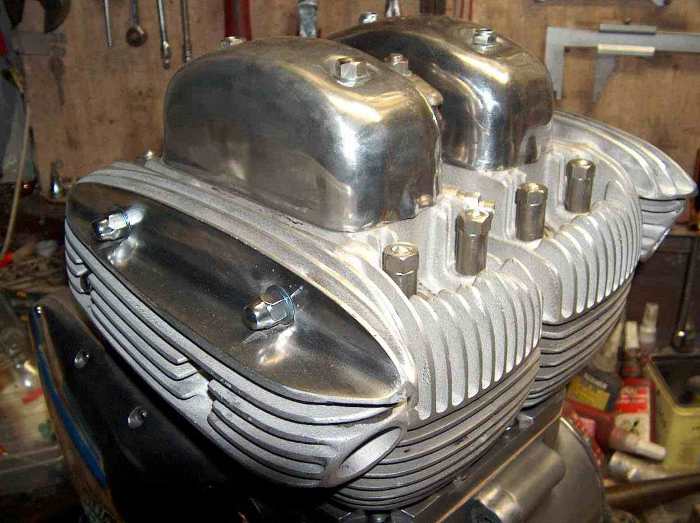

Les tubulures d'échappement,les caches culbu et la tuyauterie exterieur de graissage des culbu

Et voila le moteur remonté

Même sort poue la boite de vitesse
Eclatée

remontée


Et comme une oeuvre d'art se signe voila (là c'est mon coté mégalo )
Il était temps de mettre tout ça au chaud la bohomme avec car a l'atelier

Dring Dring coup de fil
-Salut Didier t'en est ou avec ton moteur
-il est fini
-Hé mais sur ce modèle tu ne peux pas rentrer le moteur avec sa culasse dans le cadre
-Hein quoi ????
Fallait que j'essaye immédiatement (le moteur fait presque 70 kilos alors pour le mettre dans le cadre .......... le reste en photos



Comme quoi il ne faut pas forcement toujours écouter les gens qui savent ................
A bientôt pour la suite
