Help.........un ressort fantôme sur ma tondeuse

Messagepar jean92 » 29 avr. 2018, 17:30

ressort granja.JPG
ressort granja.JPG (44.49 Kio) Vu 350 fois
Salut à tous
Alors que depuis des années, ma 350 fonte ne pose aucun problème.....alors que ma vielle tondeuse Granja pète pièce après pièce.....et là, j'ai un nouveau problème que je ne sais pas résoudre :demon:
Après avoir changé la courroie d'entraînement, le porte lame cassé, nettoyé le carbu et changé quelques cables, elle semblait bien repartie.....
Hier, plus d'entraînement, d'un seul coup.

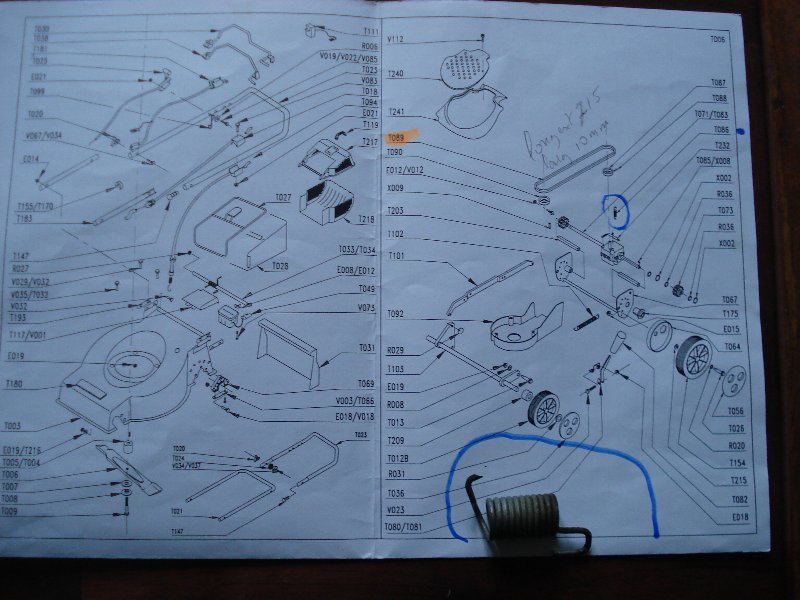

La courroie est un peu détendue, et sous la tondeuse, j'ai trouvé un ressort cassé.....(voir photo)

J'ai démonté tout le système d'entrainement, le boitier de traction, etc. Tout est en ordre....

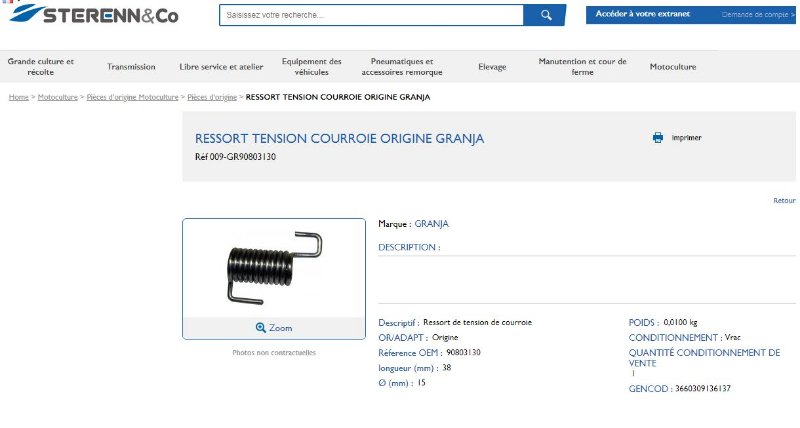

Sur internet, j'ai trouvé le ressort incriminé.....je sais donc à quoi il ressemble mais je n'ai trouvé aucune doc détaillant le montage du ressort....
Après 2 heures de recherche, je n'ai toujours pas trouvé de trace d'attache ou de point d'ancrage pour cette pièce et....j'avoue ne pas comprendre le fonctionnement du "rattrapage de tension"

Si vous avez une idée......je suis preneur.
Merci d'avance ;)


PS Il s'agit d'une très vielle tondeuse, ( granja CM78H6TM ) que je refuse à mettre à la casse tant que son excellent moteur honda tournera comme une horloge :ange!
"Ils ne savaient pas que c'était impossible, alors ils l'ont fait". Mark Twain. ...

Avatar du membre

Tonton
royal participant
Messages : 2006
Enregistré le : 30 mai 2017, 21:42
Votre moto : Autre(s) modèle(s)
Modèle de votre autre moto : Moto guzzi V50 et AMF Harley ss 350
Localisation : Entre Chablis et Sancerre
Contact :

Re: Help.........un ressort fantôme sur ma tondeuse

Messagepar Tonton » 29 avr. 2018, 17:43

Ce doit être le ressort de galet tendeur ; une des deux poulies de ta courroie devrait être fixée sur une articulation , c'est la qui faut crocheter le ressort et l'autre bout généralement à un point fixe du chassis !
"Deux intellectuels assis vont moins loin qu'une brute qui marche !" - M Audiard

Avatar du membre

Jackymoto
Membre RA 2018
Messages : 18444
Enregistré le : 14 janv. 2007, 20:47
Localisation : quelque part dans le monde
Localisation : Limoges

Re: Help.........un ressort fantôme sur ma tondeuse

Messagepar Jackymoto » 29 avr. 2018, 18:21

Il peut tirer le cul du boîtier vers le bas pour tendre la courroie, et s'accrocher de l'autre côté au bas de la carcasse.
Est ce que tu peux tendre la courroie en faisant pivoter le boîtier vers l'arrière??
Je suis épaté par les gars qui dessinent les cartes routières, c'est une sacrée responsabilité, t'imagines qu'ils oublient un virage! Brèves de comptoir Gourio.

Avatar du membre

JacquesD
Membre RA 2019
Messages : 21552
Enregistré le : 04 juin 2006, 08:27
Modèle de votre autre moto : Y'en a plus
Localisation : Laroque 47
Localisation : Laroque-Timbaut 47

Re: Help.........un ressort fantôme sur ma tondeuse

Messagepar JacquesD » 29 avr. 2018, 19:49

Pas mieux que Tonton et Jacky.
De toute façon il pleut, tu ne peux pas tondre.
Bon courage.

:chapo:
JacquesD

Avatar du membre

pinsole07
Membre RA 2019
Messages : 8761
Enregistré le : 28 avr. 2008, 22:17
Fonction au sein de l'association : Vice Président
Votre moto : 500 Fonte (Bullet)
Modèle de votre autre moto : 535 CGT-sidecar + 250 CGT + V7Classic + Bellagio-sidecar
Prénom : Philippe
Localisation : Vivarais
Localisation : Vivarais

Re: Help.........un ressort fantôme sur ma tondeuse

Messagepar pinsole07 » 29 avr. 2018, 20:07

JacquesD a écrit :...
De toute façon il pleut, tu ne peux pas tondre.
...

En Ecosse ils tondent même sous le pluie ...
... p'tèt' que sinon, ils ne pourraient jamais tondre :polom: :polom:
"Jamais, du Vivarais, on n'a dit qu'un étranger y eut soif ou faim, ni qu'il y fut tourmenté."
Peire de Vic 1143-1210

Avatar du membre

Topic author
jean92
le moteur tourne bien
Messages : 1558
Enregistré le : 17 nov. 2006, 17:29
Votre moto : 350 Fonte (Bullet)
Modèle de votre autre moto : Bonneville T100 2006 à carbus
Localisation : quelque part dans le monde
Localisation : la queue lez yvelines - 78

Re: Help.........un ressort fantôme sur ma tondeuse

Messagepar jean92 » 29 avr. 2018, 20:17

Merci Jacky, tu as raison! en variant l'inclinaison du boitier, la tension varie.......mais compte tenu de la forme du ressort et l'absence de trous ou de points d'ancrage, je ne vois pas du tout comment l'accrocher !!!!
Merci aussi à Tonton et JacquesD ;)
Je vais regarder à nouveau demain, et au pire, j'utiliserai un ressort d'une autre forme :polom:
"Ils ne savaient pas que c'était impossible, alors ils l'ont fait". Mark Twain. ...

Avatar du membre

Tonton
royal participant
Messages : 2006
Enregistré le : 30 mai 2017, 21:42
Votre moto : Autre(s) modèle(s)
Modèle de votre autre moto : Moto guzzi V50 et AMF Harley ss 350
Localisation : Entre Chablis et Sancerre
Contact :

Re: Help.........un ressort fantôme sur ma tondeuse

Messagepar Tonton » 29 avr. 2018, 20:59

pinsole07 a écrit :
JacquesD a écrit :...
De toute façon il pleut, tu ne peux pas tondre.
...

En Ecosse ils tondent même sous le pluie ...
... p'tèt' que sinon, ils ne pourraient jamais tondre :polom: :polom:

Pas qu'en Ecosse , ici aussi c'est çà le taf , quand y faut tondre sous la flotte , on sort la mulching .... :ipleut:
"Deux intellectuels assis vont moins loin qu'une brute qui marche !" - M Audiard

Avatar du membre

Jackymoto
Membre RA 2018
Messages : 18444
Enregistré le : 14 janv. 2007, 20:47
Localisation : quelque part dans le monde
Localisation : Limoges

Re: Help.........un ressort fantôme sur ma tondeuse

Messagepar Jackymoto » 29 avr. 2018, 21:37

Ton ressort, il s'attache verticalement au cul du boîtier, et il doit choper le bord du carter de la tondeuse.
Je suis épaté par les gars qui dessinent les cartes routières, c'est une sacrée responsabilité, t'imagines qu'ils oublient un virage! Brèves de comptoir Gourio.

Avatar du membre

Topic author
jean92
le moteur tourne bien
Messages : 1558
Enregistré le : 17 nov. 2006, 17:29
Votre moto : 350 Fonte (Bullet)
Modèle de votre autre moto : Bonneville T100 2006 à carbus
Localisation : quelque part dans le monde
Localisation : la queue lez yvelines - 78

Re: Help.........un ressort fantôme sur ma tondeuse RESOLU

Messagepar jean92 » 30 avr. 2018, 10:28

Jackymoto a écrit :Ton ressort, il s'attache verticalement au cul du boîtier, et il doit choper le bord du carter de la tondeuse.


:017: And the winner is ......Jacky
Après vérif ce matin, j'ai testé la mise en place avec un coté du ressort pris directement sur le dessus du carter ....et c'est BON :super:

Je commande ce matin le ressort "qui va bien"' et dès que le soleil revient, je tonds!!!!!

Seul bémol........j'ai du mal à comprendre pourquoi, malgré des dizaines de vidanges et de nettoyages avec carter levé, je n'avais jamais noté la présence de ce ressort !! dur dur la vieillesse :larme:

Merci aux contributeurs et bon rassemblement à tous :amour:

PROBLEME RESOLU

MERVEILLEUX FORUM :amour: :amour: :amour: :amour: :amour: :amour:
"Ils ne savaient pas que c'était impossible, alors ils l'ont fait". Mark Twain. ...

Avatar du membre

JacquesD
Membre RA 2019
Messages : 21552
Enregistré le : 04 juin 2006, 08:27
Modèle de votre autre moto : Y'en a plus
Localisation : Laroque 47
Localisation : Laroque-Timbaut 47

Re: Help.........un ressort fantôme sur ma tondeuse

Messagepar JacquesD » 30 avr. 2018, 11:14

Jean,
Tu écris : "Seul bémol........j'ai du mal à comprendre pourquoi, malgré des dizaines de vidanges et de nettoyages avec carter levé, je n'avais jamais noté la présence de ce ressort !! dur dur la vieillesse".

Tu déconnes, puisque tu as cette tondeuse depuis des années, tu ne t'en étais pas aperçu alors que tu étais bien plus jeune qu'aujourd'hui.

CQFD. :D

:chapo:
JacquesD

Avatar du membre

Tonton
royal participant
Messages : 2006
Enregistré le : 30 mai 2017, 21:42
Votre moto : Autre(s) modèle(s)
Modèle de votre autre moto : Moto guzzi V50 et AMF Harley ss 350
Localisation : Entre Chablis et Sancerre
Contact :

Re: Help.........un ressort fantôme sur ma tondeuse

Messagepar Tonton » 30 avr. 2018, 16:48

druid a écrit :Le mulching sous la flotte ?!!

Le résultat ne doit pas être beau à voir. Ça doit faire de sacrés paquets... :036:


Non Mossieur , une pelouse correctement entretenue ( tondue une fois la semaine ou tous les 15 jours ) , c'est sans problèmes !
Ceux qui m'appellent au secours au début juin parce qu'ils ont de l'herbe aux genoux , je les laissent dans leurs prairies :mrgreen: !
"Deux intellectuels assis vont moins loin qu'une brute qui marche !" - M Audiard

Avatar du membre

pinsole07
Membre RA 2019
Messages : 8761
Enregistré le : 28 avr. 2008, 22:17
Fonction au sein de l'association : Vice Président
Votre moto : 500 Fonte (Bullet)
Modèle de votre autre moto : 535 CGT-sidecar + 250 CGT + V7Classic + Bellagio-sidecar
Prénom : Philippe
Localisation : Vivarais
Localisation : Vivarais

Re: Help.........un ressort fantôme sur ma tondeuse

Messagepar pinsole07 » 30 avr. 2018, 17:12

[quote="Tonton"]... Ceux qui m'appellent au secours au début juin parce qu'ils ont de l'herbe aux genoux , .. [/quote="Tonton"]
C'est comme ça chez nous :polom:
...
...
...Mais, j'appelle ça du fauchage raisonné :036:
"Jamais, du Vivarais, on n'a dit qu'un étranger y eut soif ou faim, ni qu'il y fut tourmenté."
Peire de Vic 1143-1210

Avatar du membre

Topic author
jean92
le moteur tourne bien
Messages : 1558
Enregistré le : 17 nov. 2006, 17:29
Votre moto : 350 Fonte (Bullet)
Modèle de votre autre moto : Bonneville T100 2006 à carbus
Localisation : quelque part dans le monde
Localisation : la queue lez yvelines - 78

Re: Help.........un ressort fantôme sur ma tondeuse

Messagepar jean92 » 30 avr. 2018, 17:44

JacquesD a écrit :Jean,
Tu écris : "Seul bémol........j'ai du mal à comprendre pourquoi, malgré des dizaines de vidanges et de nettoyages avec carter levé, je n'avais jamais noté la présence de ce ressort !! dur dur la vieillesse".

Tu déconnes, puisque tu as cette tondeuse depuis des années, tu ne t'en étais pas aperçu alors que tu étais bien plus jeune qu'aujourd'hui.

CQFD. :D

:chapo:



Ca veut surtout dire que je suis vieux depuis trèèèèèèèès longtemps :old: :MDR:
"Ils ne savaient pas que c'était impossible, alors ils l'ont fait". Mark Twain. ...

Avatar du membre

Tonton
royal participant
Messages : 2006
Enregistré le : 30 mai 2017, 21:42
Votre moto : Autre(s) modèle(s)
Modèle de votre autre moto : Moto guzzi V50 et AMF Harley ss 350
Localisation : Entre Chablis et Sancerre
Contact :

Re: Help.........un ressort fantôme sur ma tondeuse

Messagepar Tonton » 30 avr. 2018, 17:51

pinsole07 a écrit :
Tonton a écrit :... Ceux qui m'appellent au secours au début juin parce qu'ils ont de l'herbe aux genoux , .. [/quote="Tonton"]
C'est comme ça chez nous :polom:
...
...
...Mais, j'appelle ça du fauchage raisonné :036:


Faut y mettre du mouton ( ou des chèvres , pour joindre l'utile à l'agréable :oups: ) !!!!!!!!!!!!!!!
