ATTENTION TENDEUR CHAINE PRIMAIRE

Messagepar Aigle bavard » 18 sept. 2018, 10:34

GAFFE A LA CASSE !

Un fil de discussion sur le Groupe Royal Enfield de Facebook ( https://www.facebook.com/groups/159393001103562/) a mis en évidence un problème important concernant un sale coup arrivé à un moteur de Bullet. Une chaîne primaire a cassé sur une bécane récente : elle est passée à travers du carter et les photos ne laissent aucune place au doute.
Différents échanges ont permis de comprendre la cause de cette casse. Elle nous concerne tous. Il s'agit d'un problème sur le tendeur de chaîne primaire (la chaîne duplex qui transmet l'effort du vilebrequin à la boite de vitesses via l'embrayage dans le carter gauche, c'est à dire où passe directement toute la puissance du moteur).
Le petit tendeur de chaîne, fixé sous le moteur côté gauche par deux vis BTR peut être monté à l'endroit ou à l'envers car il n'y a pas de détrompeur.
Problème : lorsqu'il est monté à l'envers, tout semble normal, les trous des vis tombent bien et la pièce se monte parfaitement dans son logement... mais le tendeur est désaxé et ne tombe plus au centre de la chaîne. La garniture de son patin de friction se détériore de façon asymétrique, le métal frotte contre le métal, jusqu'à la rupture...
Un sondage a permis d'établir que de nombreuses motos neuves présentent cette anomalie d'origine : le montage en usine semble négliger ce problème et même la documentation officielle (manuel d'atelier) présente ce tendeur monté parfois dans un sens, parfois dans l'autre.
Or c'est loin d'être anodin !
Certains concessionnaires semblent connaître le problème mais manifestement pas tous ( loin de là).
Il n'est donc pas inutile de vérifier qu'une grosse casse ne se prépare pas en silence : le tendeur, sous sa face inférieure (utiliser un miroir orientable ou un appareil photo) comporte des inscriptions qui ne doivent jamais se trouver vers l'extérieur du moteur mais toujours vers l'intérieur.
Si ce n'est pas le cas, votre tendeur est monté à l'envers et vous risquez la casse. Faites-le remettre à l'endroit le plus tôt possible et en attendant, évitez les a-coups moteurs, conduisez tout en souplesse (pas de feins moteurs violents ni de régimes élevés).
___________
Aigle bavard

Avatar du membre

Ex-Gromono
Membre RA 2018
Messages : 702
Enregistré le : 06 sept. 2016, 16:08
Votre moto : EFI Bullet Standard
Modèle de votre autre moto : Yamaha 200 RDX / Transalp 600 Xlv
Prénom : Michel
Localisation : Sur une île reliée à la terre.

Re: ATTENTION TENDEUR CHAINE PRIMAIRE

Messagepar Ex-Gromono » 18 sept. 2018, 11:06

Ces choses là arrivent :sorry:
Le carter est moins joli avec un trou :blink:
Mais bon, pas tout le monde peut vérifier ça....

:chapo:
"Nous sommes tous sujets à dire des âneries"
Michel.

"Une EFi c'est une moto moderne, injection et puces.. @Cose

Merci René...

Avatar du membre

fab le motard
Membre RA 2018
Messages : 16933
Enregistré le : 15 mai 2006, 22:14
Votre moto : 500 Fonte (Bullet)
Modèle de votre autre moto : Honda CB500S
Prénom : Fabien
Localisation : Lyon
Contact :

Re: ATTENTION TENDEUR CHAINE PRIMAIRE

Messagepar fab le motard » 18 sept. 2018, 11:22

on déja vu ca sur des EFI ici ...


Leonardo1502
Messages : 87
Enregistré le : 20 oct. 2016, 06:50
Votre moto : Continental GT (CGT)
Modèle de votre autre moto : 1200 gs triple black et aussi un vieux Dax st 70 en mauvais etat
Localisation : massilia

Re: ATTENTION TENDEUR CHAINE PRIMAIRE

Messagepar Leonardo1502 » 18 sept. 2018, 12:16

Je ne sais pas retranscrire un sujet mais j ai signalé ce problème déjà subi sur ma conti gt

viewtopic.php?f=34&t=19293&p=412306#p412306

Avatar du membre

Brian Wilson
Membre RA 2018
Messages : 919
Enregistré le : 30 oct. 2014, 03:39
Votre moto : EFI Classic
Localisation : Vaucluse

Re: ATTENTION TENDEUR CHAINE PRIMAIRE

Messagepar Brian Wilson » 18 sept. 2018, 12:26

Leonardo1502 a écrit :Je ne sais pas retranscrire un sujet mais j ai signalé ce problème déjà subi sur ma conti gt

viewtopic.php?f=34&t=19293&p=412306#p412306

Oui. Mais t'explique bien.

Avatar du membre

pinsole07
Membre RA 2018
Messages : 7384
Enregistré le : 28 avr. 2008, 22:17
Fonction au sein de l'association : Vice Président
Votre moto : 500 Fonte (Bullet)
Modèle de votre autre moto : CGT-sidecar + V7Classic + Bellagio-sidecar
Prénom : Philippe
Localisation : Vivarais
Localisation : Vivarais

Re: ATTENTION TENDEUR CHAINE PRIMAIRE

Messagepar pinsole07 » 18 sept. 2018, 14:51

Il me semble que ce n'est arrivé que sur des cgt.
Elles ne sont pas montées dans la même usine que les autres... explication possible. :mouais:
"Jamais, du Vivarais, on n'a dit qu'un étranger y eut soif ou faim, ni qu'il y fut tourmenté."
Peire de Vic 1143-1210

Avatar du membre

Topic author
Aigle bavard
Messages : 72
Enregistré le : 17 mars 2015, 11:31
Votre moto : Continental GT (CGT)
Prénom : Yves
Localisation : Etampes

Re: ATTENTION TENDEUR CHAINE PRIMAIRE

Messagepar Aigle bavard » 18 sept. 2018, 15:37

Arrivé sur de Bullet...
___________
Aigle bavard

Avatar du membre

louis 911
le moteur tourne bien
Messages : 1737
Enregistré le : 20 juil. 2009, 08:06
Votre moto : EFI Classic
Prénom : thierry
Localisation : essonne

Re: ATTENTION TENDEUR CHAINE PRIMAIRE

Messagepar louis 911 » 18 sept. 2018, 17:12

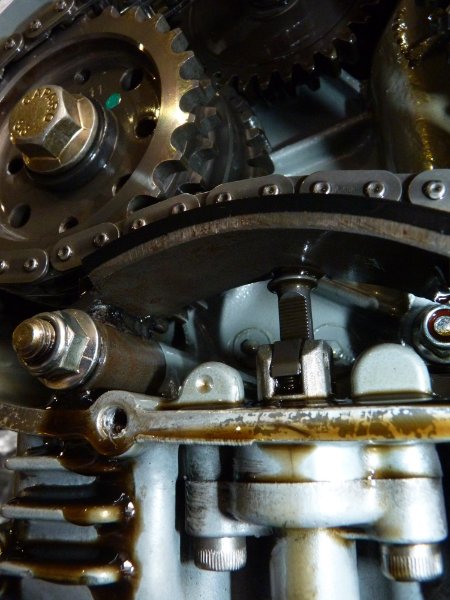

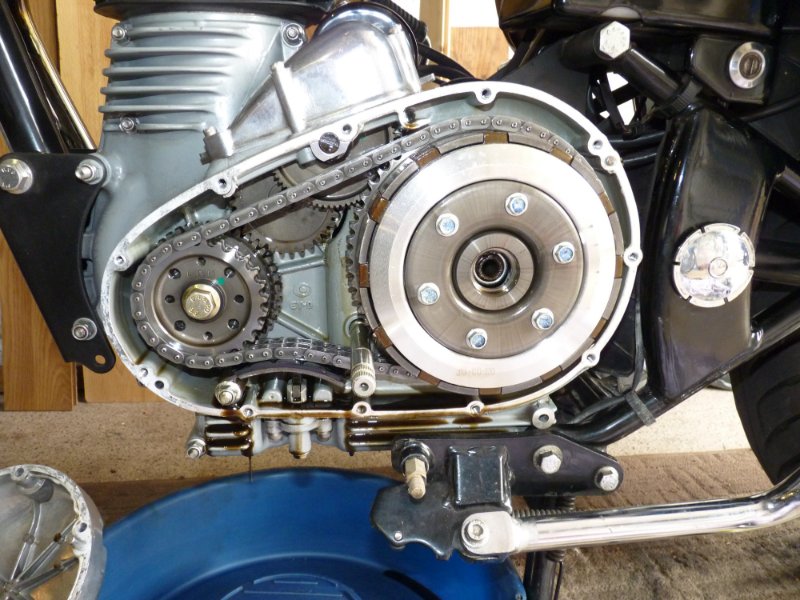

Démontage du carter cet après midi et remontage du tendeur de chaîne qui avait été monté à l' envers et j' ai revissé l' écrou de la roue libre du démarreur qui commençait à se sauver , ici on voit bien qu' il est à l' envers le poussoir appuie sur le bord du patin.
Fichiers joints
P1050140 bis.jpg
P1050140 bis.jpg (130.87 Kio) Vu 544 fois
P1050143 43 bis.jpg
P1050143 43 bis.jpg (90.2 Kio) Vu 552 fois
Modifié en dernier par louis 911 le 18 sept. 2018, 17:23, modifié 2 fois.

Avatar du membre

louis 911
le moteur tourne bien
Messages : 1737
Enregistré le : 20 juil. 2009, 08:06
Votre moto : EFI Classic
Prénom : thierry
Localisation : essonne

Re: ATTENTION TENDEUR CHAINE PRIMAIRE

Messagepar louis 911 » 18 sept. 2018, 17:18

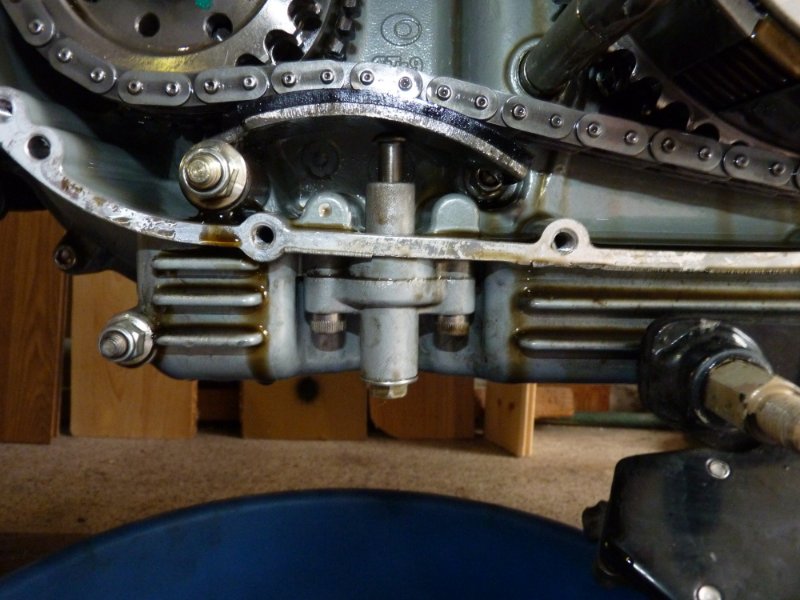

c' est mieux à l' endroit
Fichiers joints
P1050146 bis.jpg
P1050146 bis.jpg (99.85 Kio) Vu 549 fois

Avatar du membre

louis 911
le moteur tourne bien
Messages : 1737
Enregistré le : 20 juil. 2009, 08:06
Votre moto : EFI Classic
Prénom : thierry
Localisation : essonne

Re: ATTENTION TENDEUR CHAINE PRIMAIRE

Messagepar louis 911 » 18 sept. 2018, 17:20

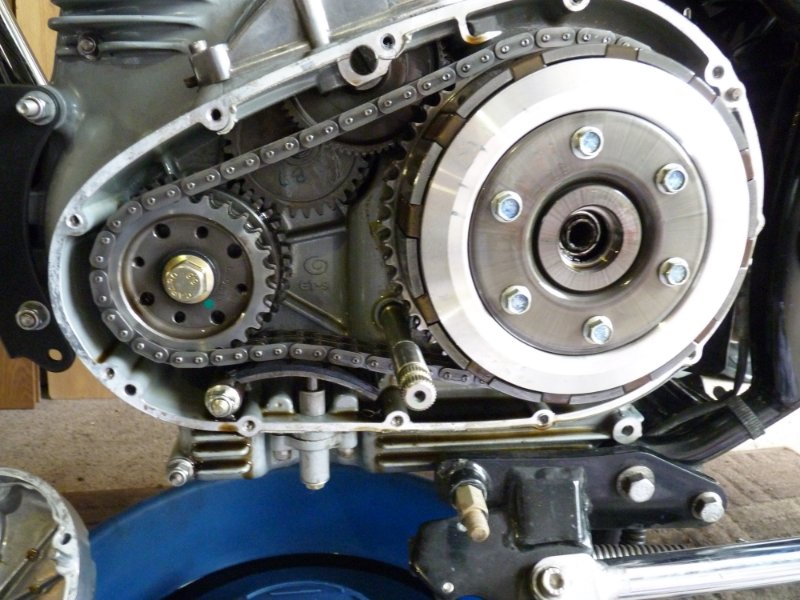

vue complète de la chaîne primaire avec le tendeur dans le bon sens
Fichiers joints

Avatar du membre

Bebert 39
Messages : 64
Enregistré le : 17 juin 2018, 20:29
Votre moto : EFI Bullet Standard
Prénom : Robert
Localisation : Jura proche DOLE
Contact :

Re: ATTENTION TENDEUR CHAINE PRIMAIRE

Messagepar Bebert 39 » 18 sept. 2018, 18:24

Bonjour, si je comprend bien c'est le poussoir qui est à l'envers pas le linguet qui ce trouve sous la chaîne, donc ce poussoir, ne peut on pas le sortir pour contrôler son sens de montage sans enlever le carter et le retourner si besoin. Je dis ça d'après ce que je vois sur les photos, je n'ai encore jamais ouvert.
Quand tu as envie d'abandonner, pense à la raison qui t'a fait commencer.

Avatar du membre

pinsole07
Membre RA 2018
Messages : 7384
Enregistré le : 28 avr. 2008, 22:17
Fonction au sein de l'association : Vice Président
Votre moto : 500 Fonte (Bullet)
Modèle de votre autre moto : CGT-sidecar + V7Classic + Bellagio-sidecar
Prénom : Philippe
Localisation : Vivarais
Localisation : Vivarais

Re: ATTENTION TENDEUR CHAINE PRIMAIRE

Messagepar pinsole07 » 18 sept. 2018, 18:46

Bebert 39 a écrit :Bonjour, si je comprend bien c'est le poussoir qui est à l'envers pas le linguet qui ce trouve sous la chaîne,...

Bonne question.
Qui peut répondre ?
"Jamais, du Vivarais, on n'a dit qu'un étranger y eut soif ou faim, ni qu'il y fut tourmenté."
Peire de Vic 1143-1210

Avatar du membre

JacquesD
Membre RA 2018
Messages : 20826
Enregistré le : 04 juin 2006, 08:27
Modèle de votre autre moto : Y'en a plus
Localisation : Laroque 47
Localisation : Laroque-Timbaut 47

Re: ATTENTION TENDEUR CHAINE PRIMAIRE

Messagepar JacquesD » 18 sept. 2018, 18:48

Aigle bavard, c'est sympa de ta part de mettre les motards concernés en garde. :oué:
Mais RE déconne en laissant tout cela dans le flou, soit sur les chaînes de montage ou dans les livres d'atelier.
La roulette russe sur les motos russes c'est un risque connu, mais si les indiens s'y mettent. :ipleut: :D

:chapo:
JacquesD

Avatar du membre

Phils
je me sens bien à l'aise sur ce forum
Messages : 370
Enregistré le : 07 mai 2017, 15:42
Votre moto : EFI Chrome
Modèle de votre autre moto : xjr 1300
Prénom : phil
Localisation : les hauts de france

Re: ATTENTION TENDEUR CHAINE PRIMAIRE

Messagepar Phils » 18 sept. 2018, 19:27

Je viens de vérifier sur la mienne, ce fichu tendeur est monté à l'envers .
Explications.


la chaîne primaire. C’est une chaîne duplex abritée dans le carter gauche du moteur, qui transmet le mouvement du vilebrequin vers la boîte de vitesse via l’embrayage. Sa tension optimale est assurée par un tendeur automatique dont la tête est visible sous le côté gauche du moteur. Ce tendeur automatique ne comporte pas de détrompeur et peut être monté à l’envers : dans ce cas, il se trouve désaxé par rapport à la chaîne et s’use prématurément, allant jusqu’à la rupture (entraînant celle de la chaîne qui passe alors à travers le carter).
Même les motos sortant d’usine sont montées parfois à l’envers, il est donc INDISPENSABLE de vérifier ce détail (et de faire rectifier l‘anomalie le plus rapidement possible, avant qu’il ne soit trop tard).
COMMENT VÉRIFIER ?
A l’aide d’un petit miroir orientable ou en prenant une photo sous le carter gauche, vous allez trouver une pièce qui ressemble à l’illustration (le tendeur avec ses deux vis de fixation et son boulon de blocage du ressort). La dernière photo montre un tendeur MONTÉ A L’ENVERS ! Les inscriptions ne doivent jamais se trouver vers le carter mais toujours orientées vers le moteur.

S’il est monté à l’envers (la photo du bas), faites-le corriger par votre concessionnaire et en attendant, évitez les a-coups moteurs (pas de freins-moteurs “de trappeur”).
Si votre machine et hors garantie et que vous êtes certain de pouvoir faire cette opération vous-même, attention, il y a une ordre de remontage précis (toujours remonter le corps du tendeur doigt rentré et sans son ressort, qui ne doit être remonté qu’en dernier, une fois le tendeur bien en place).
