Jeu aux soupapes interceptor

Messagepar druid » 06 oct. 2019, 17:45

Mon Interceptor ayant passé les 1000 bornes et le concessionnaire n'ayant pas jugé utile, alors que je lui avais demandé, de vérifier les jeux aux soupapes lors de la révision des 500 kms, je me suis dit qu'on n'était jamais mieux servi que par soi-même... et que ça ne me coûterait pas un rond.

Bref, je l'ai fait cet après-midi. ;)
Rassurez vous, je vous évite le tuto barbant, jusque quelques photos et de brèves explications.

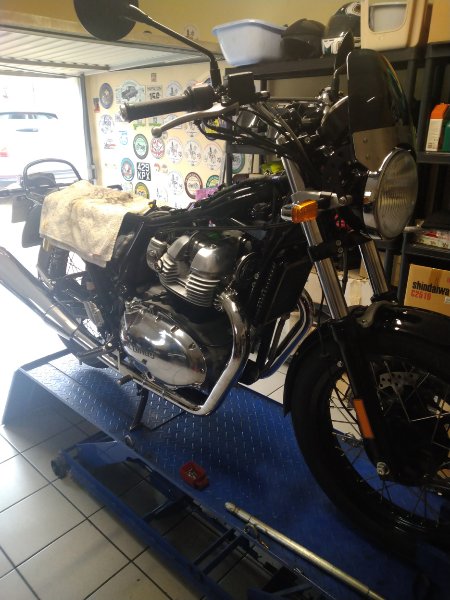

On commence par enlever le réservoir. On doit pouvoir faire le boulot sans cela, mais compte-tenu du peu de temps que ça demande, il ne faut surtout pas s'en priver. Deux vis à ôter à l'arrière du réservoir, deux tuyaux de mise à l'air, plus celui avec raccord automatique qui vient de la pompe à essence et deux connecteurs électriques à débrancher. Et plutôt que de simplement soulever le réservoir avec le risque qu'il se casse la gueule, on le pose à un endroit du garage où il ne risquera rien le temps de l'intervention. :D



Démontage des deux bougies, bien entendu.
Peu de place disponible pour pouvoir soulever assez le bloc cache-culbuteurs et le sortir.

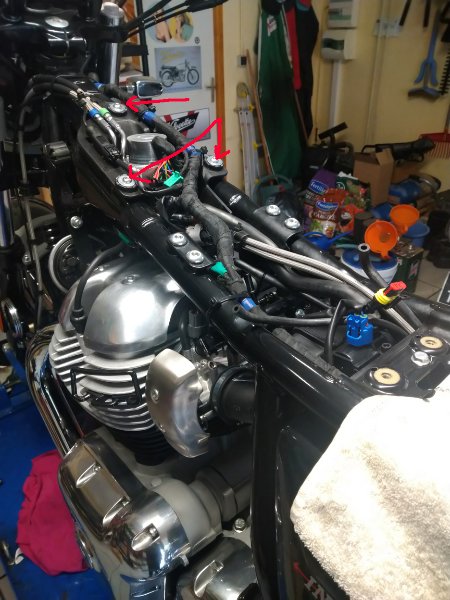

Bref, il est préférable d'ôter les trois vis ( flèches rouges sur la photo ) , ce qui permet de soulever un peu ce qu'elles maintiennent pour gagner un peu de place.

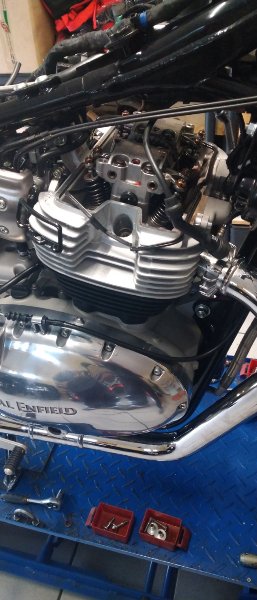

On sort le cache-culbus et on en arrive là. Le joint caoutchouc tombe de lui même du cache-culbus. Attention à ne pas perdre les quatre rondelles d'étanchéité sous les vis qui maintiennent le cache-culbus.
C'est beau, hein ? ! :amour:

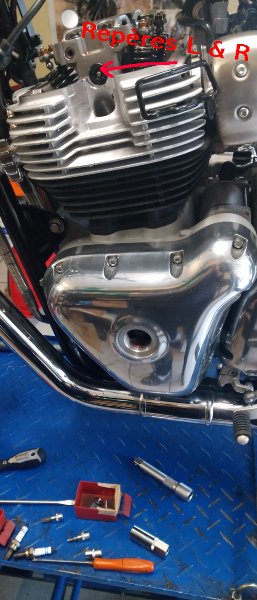

Ensuite, il suffit d'ôter le bouchon sur le carter gauche et d'enquiller une douille de 17 pour positionner le vilo dans la position adéquate pour régler le jeu des soupapes d'admission et d'échappement côté gauche puis coté droit via les repères en bout d'arbre à cames. Si, en tournant, on dépasse le repère, on ne revient pas en arrière mais on refait un tour complet.




Résultat:

On doit avoir 0,08mm à l'admission, 0,18mm à l'échappement.
Hors, les quatre soupapes d'admission étaient bridées. En revanche, trois soupapes d'échappement sur quatre avaient, à un pouillème, près le bon jeu.
Un réglage était donc bien nécessaire. Écrou/contre-écrou, fastoche et simple.

Ensuite, je me suis vraiment fait chier pour remettre ce scrogneugneu de joint caoutchouc de cache-culbus. Il faut impérativement le mettre dans la gorge du cache-culbus et non pas sur la culasse où rien ne le positionnerait correctement. Le problème étant qu'il tombe lorsqu'on essaie de loger le cache-culbus ( qui passe vraiment fin. Ne pas hésiter à tourner le vilo via la douille de 17, pour faire monter ou descendre les soupapes et donner la place nécessaire au bon moment ) J'ai fini par le maintenir dans la gorge avec quelques pichenettes de graisse. Franchement, j'ai connu plus simple...
Ces motos modernes, c'est tout étriqué ! :grmmml:

On remonte ensuite le réservoir avec ses tuyaux et ses connections. On redémarre la pétoire, pas de fuite ni suintement. Roule ma poule !

M'est avis que cette pétoire, comme les autres que je possède, n'ira pas souvent chez le concessionnaire...
Faut dire aussi qu'il n'y a plus de concessionnaires Velocette depuis longtemps, et les concessionnaires Royal-Enfield ne connaissent rien au vieux moteurs "fonte".. :D

Voili, voilou. :)
Easy on the throttle, steady on the gears, roll her over gently and she'll last for many years.

Avatar du membre

Ded31
Membre RA 2019
Messages : 19804
Enregistré le : 23 sept. 2007, 20:04
Votre moto : 500 Fonte (Bullet)
Modèle de votre autre moto : Bullet 612 Fonte boite bon coté, Guzz V7 Racer.
Prénom : Didier
Localisation : Toulouse (Ramonville)
Contact :

Re: Jeu aux soupapes interceptor

Messagepar Ded31 » 06 oct. 2019, 17:51

Superbe tuto :oué:
mais une vingtaine de photos ou vidéos de plus auraient grandement nubulosé le truc (le rendant ainsi moins accessible).

;)
Dans chaque vieux il y a un jeune qui se demande ce qui s'est passé !!! (Groucho Marx)
---------------------oOo--------------------
C'est avec les vieilles "fontes" qu'on fait les meilleurs trips !!!
http://ded31-royal-blog.blogspot.com/

Avatar du membre

filou
Membre RA 2020
Messages : 2276
Enregistré le : 12 janv. 2012, 20:54
Votre moto : EFI Chrome
Modèle de votre autre moto : Interceptor Chrome.
Localisation : Picardie

Re: Jeu aux soupapes interceptor

Messagepar filou » 06 oct. 2019, 18:00

Merci. :super:
"Aussi grand que soit un trou, il y a toujours quelque chose autour."
Cavanna.


Avatar du membre

dominique
Membre RA 2020
Messages : 1336
Enregistré le : 02 mars 2008, 20:48
Votre moto : EFI Bullet Standard
Modèle de votre autre moto : Bullet fonte 612 + Nanuk la Bavaroise qui vient d'iceberg
Localisation : Pays de cocagne

Re: Jeu aux soupapes interceptor

Messagepar dominique » 06 oct. 2019, 18:34

Les flèches rouges, c'est bien... Mais, pour les daltoniens qui trainent sur le forum... :woot: :demon:

Avatar du membre

Ded31
Membre RA 2019
Messages : 19804
Enregistré le : 23 sept. 2007, 20:04
Votre moto : 500 Fonte (Bullet)
Modèle de votre autre moto : Bullet 612 Fonte boite bon coté, Guzz V7 Racer.
Prénom : Didier
Localisation : Toulouse (Ramonville)
Contact :

Re: Jeu aux soupapes interceptor

Messagepar Ded31 » 06 oct. 2019, 19:33

dominique a écrit :Les flèches rouges, c'est bien... Mais, pour les daltoniens qui trainent sur le forum... :woot: :demon:

M'en fous, j'ai pas cette draisienne !!! :036:

:)
Dans chaque vieux il y a un jeune qui se demande ce qui s'est passé !!! (Groucho Marx)
---------------------oOo--------------------
C'est avec les vieilles "fontes" qu'on fait les meilleurs trips !!!
http://ded31-royal-blog.blogspot.com/

Avatar du membre

hourdek1
le moteur tourne bien
Messages : 1770
Enregistré le : 01 sept. 2007, 13:21
Votre moto : 650 Interceptor
Prénom : Christophe
Localisation : Banlieue Sud (92)

Re: Jeu aux soupapes interceptor

Messagepar hourdek1 » 06 oct. 2019, 20:30

druid a écrit :Bref, je l'ai fait cet après-midi. ;)


Combien de temps ça t'a pris?

Avatar du membre

Topic author
druid
royal participant
Messages : 2808
Enregistré le : 18 août 2006, 18:40
Votre moto : 500 Fonte (Bullet)
Modèle de votre autre moto : Velocette Venom Clubman, Velocette Iron MSS, RE 650 Interceptor, Bullet 500 trial "maison"
Prénom : Claude
Localisation : Toscane Auvergnate

Re: Jeu aux soupapes interceptor

Messagepar druid » 06 oct. 2019, 20:37

Ça m'aurait pris une heure, si je n'avais pas été en mode découverte totale et si je ne m'étais pas emmerdé pour remettre le joint de cache-culbus en position.
Au final, ça m'a pris un peu plus de deux heures.
Maintenant que je sais quoi et comment, la prochaine fois ça ira beaucoup plus vite. ;)

Mais il ne faut pas hésiter à prendre son temps pour faire le boulot correctement.
Easy on the throttle, steady on the gears, roll her over gently and she'll last for many years.

Avatar du membre

mimi.lulu
Membre RA 2020
Messages : 14783
Enregistré le : 30 juin 2006, 10:31
Votre moto : EFI Bullet Standard
Modèle de votre autre moto : Bullet Fonte EC avec side Cozy Rocket
Prénom : Jean-Luc
Localisation : Sazilly

Re: Jeu aux soupapes interceptor

Messagepar mimi.lulu » 06 oct. 2019, 20:41

:super:

Jean-Luc aka mimi.lulu
Il n'y a aucune urgence, il n'y a que des gens en retard.

Avatar du membre

Topic author
druid
royal participant
Messages : 2808
Enregistré le : 18 août 2006, 18:40
Votre moto : 500 Fonte (Bullet)
Modèle de votre autre moto : Velocette Venom Clubman, Velocette Iron MSS, RE 650 Interceptor, Bullet 500 trial "maison"
Prénom : Claude
Localisation : Toscane Auvergnate

Re: Jeu aux soupapes interceptor

Messagepar druid » 06 oct. 2019, 20:49

Dodomart0 saura certainement ajouter quelques détails et conseils par rapport à la manière dont j'ai procédé, du fait qu'il a dû avoir l'occasion de faire ce travail. ;)

Une astuce, une combine de pro ? Merci d'avance. :)
Easy on the throttle, steady on the gears, roll her over gently and she'll last for many years.

Avatar du membre

GEDEON 03
Bullet 350
Messages : 4573
Enregistré le : 03 mars 2007, 11:28
Votre moto : Electra X
Modèle de votre autre moto : http://zupimages.net/viewer.php?id=18/14/20i3.jpg
Prénom : Guy
Localisation : Bourbonnais (Nord chic de l'Auvergne)
Localisation : Juste avant l'école et la p'tite épicerie presqu'en face de la menuiserie du père Martin

Re: Jeu aux soupapes interceptor

Messagepar GEDEON 03 » 06 oct. 2019, 20:54

Bravo! Quel talent!
J’te croyais pas capable...
de faire d’aussi bonnes photos.
Modifié en dernier par GEDEON 03 le 06 oct. 2019, 20:58, modifié 1 fois.
♫Maneton prend sa goupille ♪La clavè-tteuh la clavèèè-tteuh ♪Maneton prend sa goupille ♪ ♪ Et s'en va péter sul'piston ♪ ♪Et s'en va péter sul'piston ♫ ♫ Vilbrequin elle rencontre ♪ ♪ Quatre joints zébo goujons ♪ Quatre joints zébo gougeons ♫ ♫

Avatar du membre

Topic author
druid
royal participant
Messages : 2808
Enregistré le : 18 août 2006, 18:40
Votre moto : 500 Fonte (Bullet)
Modèle de votre autre moto : Velocette Venom Clubman, Velocette Iron MSS, RE 650 Interceptor, Bullet 500 trial "maison"
Prénom : Claude
Localisation : Toscane Auvergnate

Re: Jeu aux soupapes interceptor

Messagepar druid » 06 oct. 2019, 20:55

Mékilécon ! :D

Au fait, j'ai eu Henry au bigo...
Il m'a dit que tu lui avais commandé des pièces pour ton machin.
T'as explosé un culbu sur l'Electra ? :mrgreen:
Easy on the throttle, steady on the gears, roll her over gently and she'll last for many years.

Avatar du membre

GEDEON 03
Bullet 350
Messages : 4573
Enregistré le : 03 mars 2007, 11:28
Votre moto : Electra X
Modèle de votre autre moto : http://zupimages.net/viewer.php?id=18/14/20i3.jpg
Prénom : Guy
Localisation : Bourbonnais (Nord chic de l'Auvergne)
Localisation : Juste avant l'école et la p'tite épicerie presqu'en face de la menuiserie du père Martin

Re: Jeu aux soupapes interceptor

Messagepar GEDEON 03 » 06 oct. 2019, 21:15

Vi vi!
Dans la collection de merdes y avait, outre le sprag et lié à icelui et autres backfire, le poussoir d’échappement tordu bloqué
dans son guide ...Du classique sur ce modèle.
Découvert à l’occase qu’au TDC la clavette du vilo censée être positionnée à 12h pour présenter les points points
de réglage du pignon de came était à 12h05...d’où probable le défaut d’avance de l’autre côté.
Poussoir et guide commandés à Riton.
Modifié en dernier par GEDEON 03 le 06 oct. 2019, 22:17, modifié 1 fois.
♫Maneton prend sa goupille ♪La clavè-tteuh la clavèèè-tteuh ♪Maneton prend sa goupille ♪ ♪ Et s'en va péter sul'piston ♪ ♪Et s'en va péter sul'piston ♫ ♫ Vilbrequin elle rencontre ♪ ♪ Quatre joints zébo goujons ♪ Quatre joints zébo gougeons ♫ ♫

Avatar du membre

yvesmetz
Membre RA 2020
Messages : 17934
Enregistré le : 06 juil. 2009, 22:40
Votre moto : Pas de moto
Modèle de votre autre moto : citroën c15 diesel
Localisation : au bled .
Localisation : couloir des invasions...

Re: Jeu aux soupapes interceptor

Messagepar yvesmetz » 06 oct. 2019, 22:06

Claude , cache déposé tu degraisses sa gorge pour y loger un peu de colle néoprène et y glisser le joint sec . Ainsi tu n'en chieras plus avec ça.
L'enfield ressemble de plus en plus aux BM ( soupapes en pagaille, joint de c/c qui s'casse la gueule, etc,.. ), soit un chemin comme un autre pour y venir .
La ligue des motocyclistes indépendants,...c'te race !

Avatar du membre

Ded31
Membre RA 2019
Messages : 19804
Enregistré le : 23 sept. 2007, 20:04
Votre moto : 500 Fonte (Bullet)
Modèle de votre autre moto : Bullet 612 Fonte boite bon coté, Guzz V7 Racer.
Prénom : Didier
Localisation : Toulouse (Ramonville)
Contact :

Re: Jeu aux soupapes interceptor

Messagepar Ded31 » 06 oct. 2019, 23:22

yvesmetz a écrit :Claude , cache déposé tu degraisses sa gorge pour y loger un peu de colle néoprène et y glisser le joint sec . Ainsi tu n'en chieras plus avec ça.
L'enfield ressemble de plus en plus aux BM ( soupapes en pagaille, joint de c/c qui s'casse la gueule, etc,.. ), soit un chemin comme un autre pour y venir .

Moi j'aurais dit du Rubson, mais enfin ....

;)
Dans chaque vieux il y a un jeune qui se demande ce qui s'est passé !!! (Groucho Marx)
---------------------oOo--------------------
C'est avec les vieilles "fontes" qu'on fait les meilleurs trips !!!
http://ded31-royal-blog.blogspot.com/

Avatar du membre

mimi.lulu
Membre RA 2020
Messages : 14783
Enregistré le : 30 juin 2006, 10:31
Votre moto : EFI Bullet Standard
Modèle de votre autre moto : Bullet Fonte EC avec side Cozy Rocket
Prénom : Jean-Luc
Localisation : Sazilly

Re: Jeu aux soupapes interceptor

Messagepar mimi.lulu » 07 oct. 2019, 01:11

Ded31 a écrit :
yvesmetz a écrit :Claude , cache déposé tu degraisses sa gorge pour y loger un peu de colle néoprène et y glisser le joint sec . Ainsi tu n'en chieras plus avec ça.
L'enfield ressemble de plus en plus aux BM ( soupapes en pagaille, joint de c/c qui s'casse la gueule, etc,.. ), soit un chemin comme un autre pour y venir .

Moi j'aurais dit du Rubson, mais enfin ....

;)

Chaterton, rivet pop et c'est bon ! :LOL:
