Francis,

Je viens de terminer la mise en ordre des photos que j'ai prises "step by step" lors du démontage de ma boîte de vitesse.

Je te les envoie en format allégé et annotées pour le forum.

 La série de photos suit la première série faite par Paul dans la rubrique "panne, réparations etc, sous-rubrique

"mécanisme sélecteur de vitesse" qui m'avait aidé à me lancer à la flotte.

On pourrait aussi faire une sous rubrique consacrée au "démontage de la boîte de vitesse" en y incluant les premières

photos de Paul, les miennes et peut-être celles d'un autre bulletiste qui a été jusqu'à la dépose complète des pignons, ce

que je n'ai pas osé. (on a ses limites!)

A moins que cela ait déjà été fait.

J'ai ainsi sélectionné les plus représentatives et didactiques d'un démontage.



Après ouverture du carter :







Vue internet avec câble d'embrayage :







Bouton à ne pas dévisser  :



  Ajouter aux favoris         haut de la page        Plan du Site



Ouverture du couvercle intérieur : 1



Ajouter aux favoris         haut de la page        Plan du Site

Ouverture du couvercle intérieur : 2





Ajouter aux favoris         haut de la page        Plan du Site

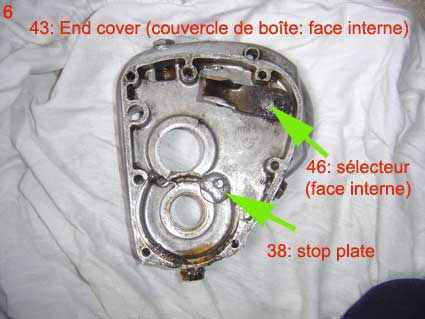

La face cachée du carter interne :

  Ajouter aux favoris         haut de la page        Plan du Site

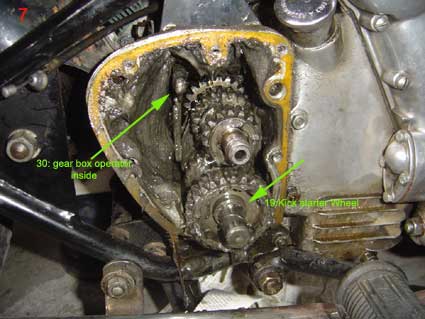

Boîte de vitesse : Les pignons :



Ajouter aux favoris         haut de la page        Plan du Site

L'arbre de kick :



Ajouter aux favoris         haut de la page        Plan du Site

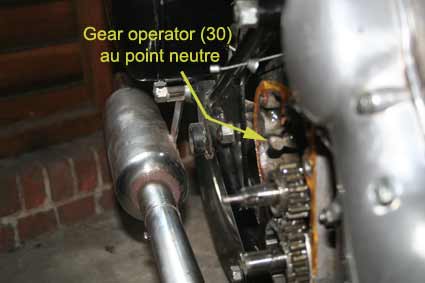

Pièce au point mort :



Ajouter aux favoris         haut de la page        Plan du Site

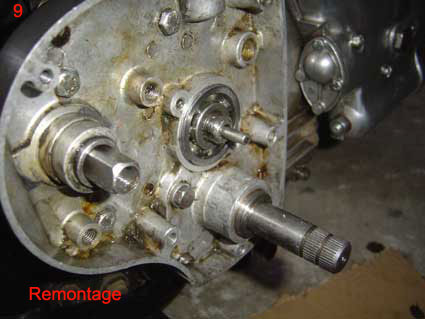

remontage :



Ajouter aux favoris         haut de la page        Plan du Site

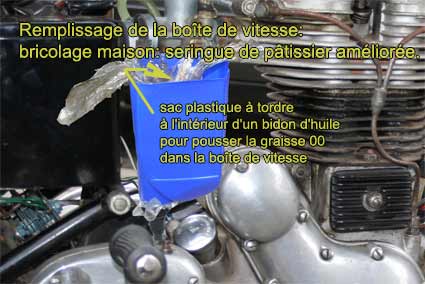

Seringue de pâtissier améliorée !!!!



Paul nous a concocté ce petit calcul sous Excel

en utilisant différents pignons.

La question que se posaient Paul et Denis était :



 a quelle vitesse maximum peut-on faire aller une bullet 500 ?

la réponse de Paul :





Paul roule en 500 bullet standard.





VITESSE MOTO sur le 4ième rapport                                                     ROUE ARRIERE                                             PIGNON SORTIE BV

                                             Circonf. roue arrière             régime roue arrière       Couronne roue arrière                                    Nb dents        Rapport          Régime

50    km/h   soit  833    m/mn   2,125       m   392    trs/mn   38    dents        17        dents   2,24     soit       877    trs/mn

60    km/h   soit  1000  m/mn   2,125       m   471    trs/mn   38    dents        17        dents   2,24     soit       1052   trs/mn

70    km/h   soit  1167  m/mn   2,125       m   549    trs/mn   38    dents        17        dents   2,24     soit       1227   trs/mn

80    km/h   soit  1333  m/mn   2,125       m   627    trs/mn   38    dents        17        dents   2,24     soit       1403   trs/mn

90    km/h   soit  1500  m/mn   2,125       m   706    trs/mn   38    dents        17        dents   2,24     soit       1578   trs/mn

100  km/h   soit  1667  m/mn   2,125       m   784    trs/mn   38    dents        17        dents   2,24     soit       1753   trs/mn

110  km/h   soit  1833  m/mn   2,125       m   863    trs/mn   38    dents        17        dents   2,24     soit       1928   trs/mn

120  km/h   soit  2000  m/mn   2,125       m   941    trs/mn   38    dents        17        dents   2,24     soit       2104   trs/mn

130  km/h   soit  2167  m/mn   2,125       m   1020  trs/mn   38    dents        17        dents   2,24     soit       2279   trs/mn

138  km/h   soit  2300  m/mn   2,125       m   1082  trs/mn   38    dents        17        dents   2,24     soit       2419   trs/mn



Vitesses improbables avec un pignon sortie BV de 17 dents



Ajouter aux favoris         haut de la page        Plan du Site



COURONNE EMBRAYAGE     PIGNON MOTEUR

Nb dents     Régime               Nb dents          Rapport      Régime Moteur

56  dents    877      trs/mn     25 dents 2,24     soit       1964          trs/mn

56  dents    1052    trs/mn     25 dents 2,24     soit       2356          trs/mn

56  dents    1227    trs/mn     25 dents 2,24     soit       2749          trs/mn

56  dents    1403    trs/mn     25 dents 2,24     soit       3142          trs/mn

56  dents    1578    trs/mn     25 dents 2,24     soit       3534          trs/mn

56  dents    1753    trs/mn     25 dents 2,24     soit       3927          trs/mn

56  dents    1928    trs/mn     25 dents 2,24     soit       4320          trs/mn

56  dents    2104    trs/mn     25 dents 2,24     soit       4713          trs/mn

56  dents    2279    trs/mn     25 dents 2,24     soit       5105          trs/mn

56  dents    2419    trs/mn     25 dents 2,24     soit       5419          trs/mn



REMARQUES

A l'analyse de ce tableau, on observe que le régime maxi de 5400 trs/mn annoncé par le constructeur n'est jamais atteint sur le 4ième rapport, et que si la puissance du moteur pouvait le permettre, à ce régime correspondrait une vitesse de 138 km/h.



Personnellement, les rares fois où je pousse la machine à 120 km/h,une 500 bullet standard,   j'ai l'impression de "torturer" la mécanique inutilement et que son régime de croisière favori est bien plus raisonnable à 100 / 110 km/h, soit environ 4200 trs/mn.



Ces résultats démontrent aussi que par un gain de poids, tel que l'a réalisé Denis, il doit être possible de gratter quelques kmh supplémentaires.

Cependant, lorsque l'on roule à 120 kmh, le régime optimal semble déjà dépassé, et même si j'en avais la possibilité, je n'imagine pas grimper à 5400 trs/mn, sauf préparation et équilibrage soigné du moteur, alors que le constructeur annonce bien 22 cv à 5400 trs. Alors, intox???





























ROYAL ENFIELD 500 BULLET

Rapports de transmission

en supposant que le moteur arrive à encaisser ces différentes démultiplications,

ce qui n'est sûrement pas le cas sans évolution de la puissance ou du poids

               (cf kits hitchcock ou Trophy)



Configuration d'origine                        Puissance annoncée      22 cv à 5400 trs/mn

Pignon moteur            25 dents                        5400         trs/mn

                                  Couronne d'embrayage   56      dents      rapport   0,446 2411    trs/mn

                                  Pignon sortie boîte      17 dents

                                  Couronne arrière       38 dents  rapport  0,447      1078  trs/mn 125    Km/h



Avec 1 dent de plus      Pignon sortie boîte      18 dents

                                  Couronne arrière       38 dents  rapport  0,474      1142  trs/mn 132  Km/h



Avec 2 dents de plus    Pignon sortie boîte      19 dents

                                  Couronne arrière       38 dents  rapport  0,500      1205  trs/mn 140   Km/h



Avec 3 dents de plus    Pignon sortie boîte      20 dents

                                  Couronne arrière       38 dents  rapport  0,526      1269  trs/mn 147   Km/h



Avec 4 dents de plus    Pignon sortie boîte      21 dents

                                  Couronne arrière       38 dents  rapport  0,553      1332  trs/mn 154  Km/h



  Boîte de vitesse 350 cc:

Rapports de boîtes : 5.32 7.26 9.80 14.80

Roulements à bille : petit 6303 grand 6206

Transmission finale : 16 dents (beaucoup sont passés au 17 dents)

Chaîne de transmission secondaire : pas de 5/8

Couronne arrière : 38 dents



Ajouter aux favoris         haut de la page        Plan du Site



Boîte de vitesse 500 cc :

Rapports de boîtes : 5.01 6.83 9.22 13.93

Roulements à bille : petit 6303 grand 6206

Transmission finale : 17 dents (beaucoup sont passés au 18 dents)

Chaîne de transmission secondaire : pas de 5/8

Couronne arrière : 38 dents
