 Le démontage et remontage de tout ou partie d’un moteur de Royal Enfield

demande des connaissances et un savoir faire,

ne vous lancez pas sans avoir pris conseil auprès d’un professionnel .

Pour votre sécurité, il vaut mieux leur confier votre machine



(Merci à Philippe du département de la Manche pour ces renseignements)



CABLAGE DES PRISES DE REMORQUES ET DES SOCLES SUR VEHICULES





Câblage de la prise sur le faisceau coté remorque







Ajouter aux favoris       haut de la page        Plan du Site

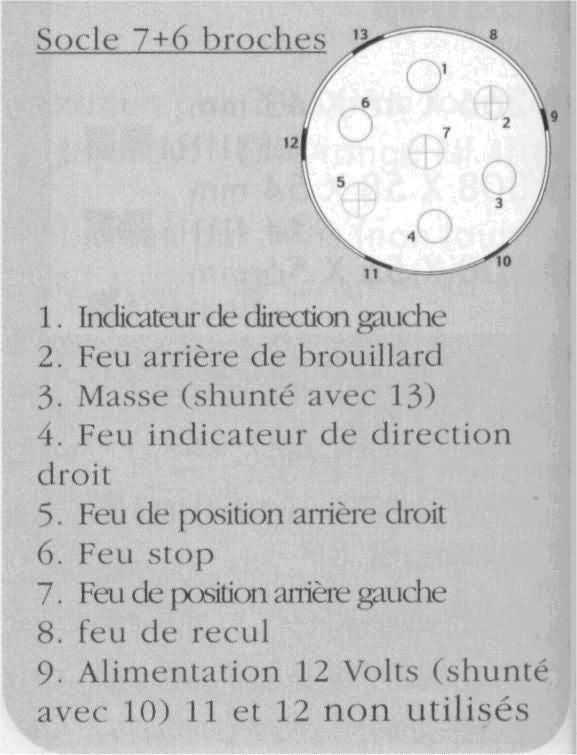

Détail du câblage du socle sur le véhicule tracteur :







Ajouter aux favoris       haut de la page        Plan du Site



Détail de câblage d'une prise 13 broches :





Broche

Fonction

Couleur

1

Feu Indicateur de Direction Gauche

Jaune

2

Feu Arrière de Brouillard

Bleu

3

Commun pour les broches 1,2 & 4-8

Blanc

4

Feu Indicateur de Direction Droit

Vert

5

Feu de Position Droit

Brun

6

Feux Stop

Rouge

7

Feux de Position Gauche

Noir

8

Feu de Recul

Orange

9

+12 Volts Permanent

Brun / Bleu

10

+12 Volts Après Contact

Brun / Rouge

11

Commun pour la Broche 10

Blanc / Bleu

12

Broche de Codage (Broche 12 de la prise à connecter à la broche 3)

Pas d'attribution

13

Commun pour la Broche 9

Blanc / Vert





M'écrire : royalenfieldlesite@wanadoo.fr
