Comparatif débit anciennes pompes à huile et pompe à huile haut débit
pour les "Bullet Standard" et "De luxe".
par Jacques.

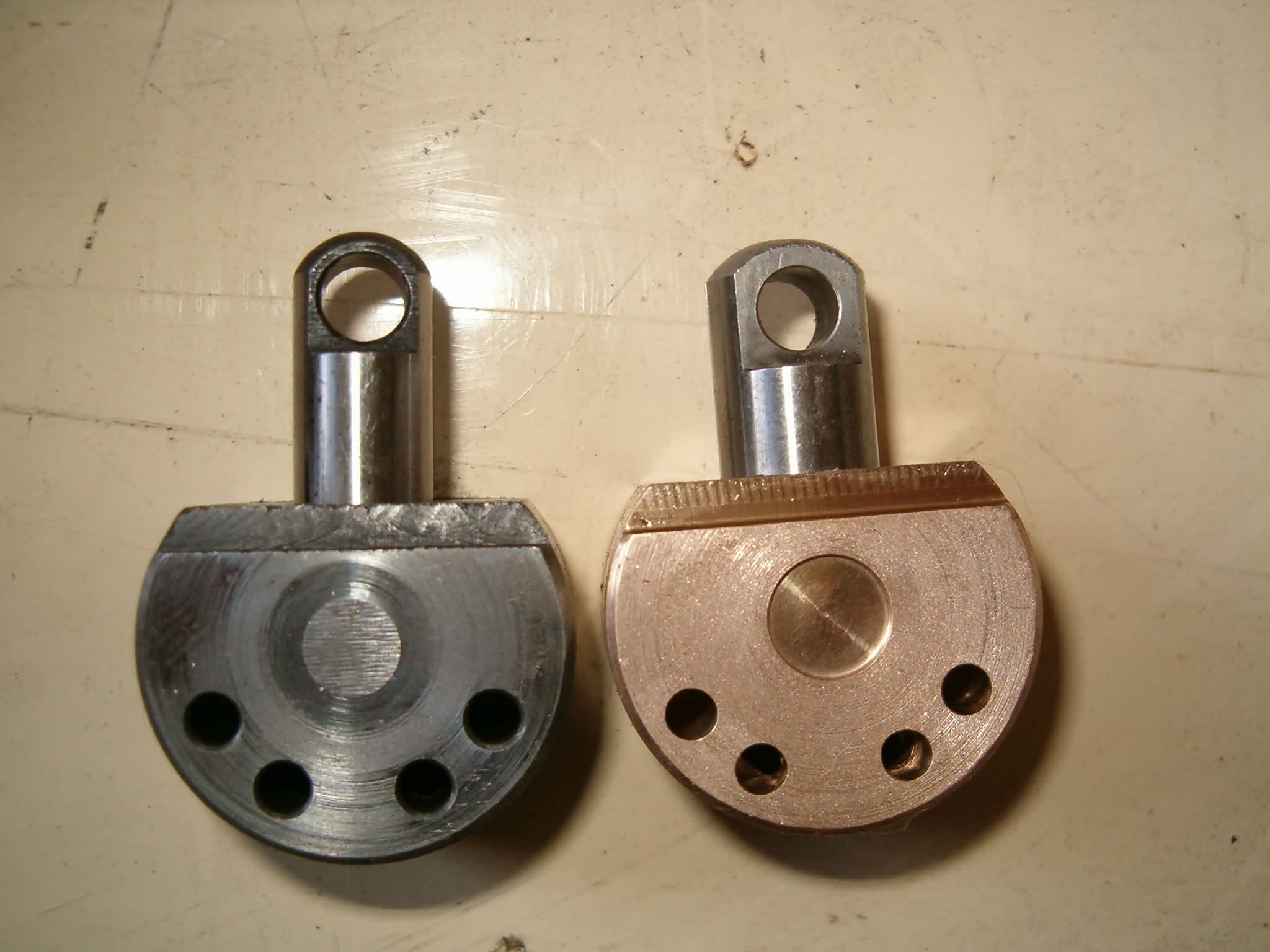

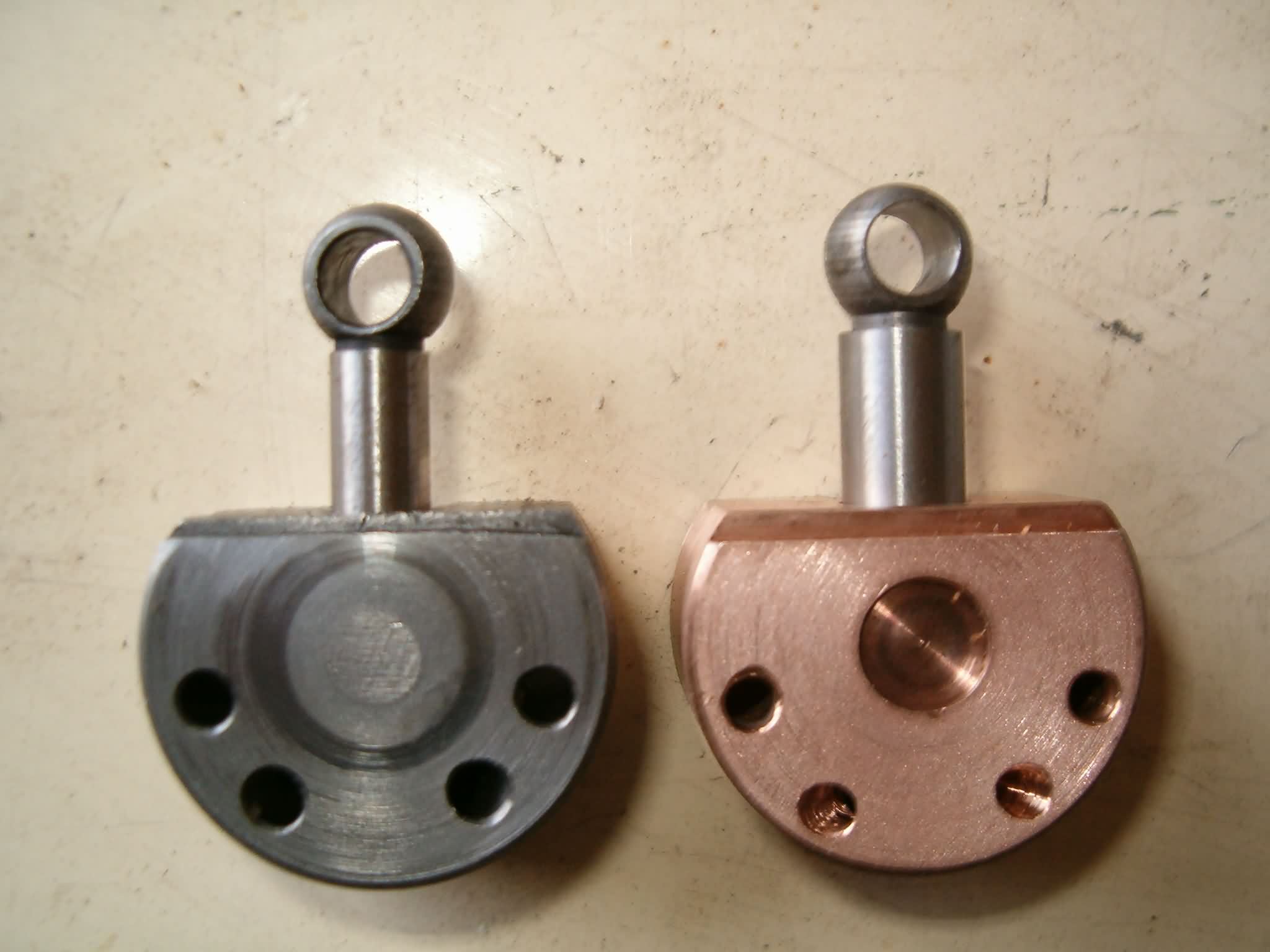

Les anciennes, facilement reconnaissables
et les nouvelles à droite, en bronze.
Pompe à huile originelle pour les 500 "Bullet standard" et "De luxe" :
J'avais remarqué que le débit était très faible aux culbuteurs (malheureusement je ne l'ai pas mesuré), alors que la pression mesurée en sortie du filtre était de 1,6 bar à froid et à 1200 tr/mn. 0,6 bar à 960 tr/mn (mais de presque zéro à chaud (Temp huile 57°C) j'ai bien tout vérifié et constaté un fort jeu (0.36 mm) entre l'extrémité arrière de l'arbre "Spindle" des pompes et le carter de distribution, lors de la phase descendante du piston de la pompe, la cavité inférieure de celle-ci est sous pression ,
une partie du volume de l'huile refoulée par la pompe passait par ce jeu et retournait dans la partie du carter qui contient les pignons de distribution (hémorragie interne, la pire de toutes car invisible).
J'avais un second carter du moteur d'occasion fourni par Trophyqui lui ne présentait plus qu'un jeu de 0,12 mm, j'ai donc rôdé les tiroirs des meilleurs pompes sur ce carter, contrôlé la porté des tiroirs dans le carter avec du bleu de Prusse et remonté.
Pression à froid à un régime évalué à 1200 tr/mn : 3 bar. A 960 tr:mn (mesurés) 1,5 bar.
Pour une température d'huile à froid de 16°C et pour un temps de mesure de 5 minutes le débit est de 16,6 cm3 à la minute.
Même conditions mais à chaud (température de l'huile 41°C) le débit est de 18 cm3 à la minute. Il y a donc des différences causées par la température et la fluidité de l'huile, Apparemment le débit est plus fort à chaud qu'à froid

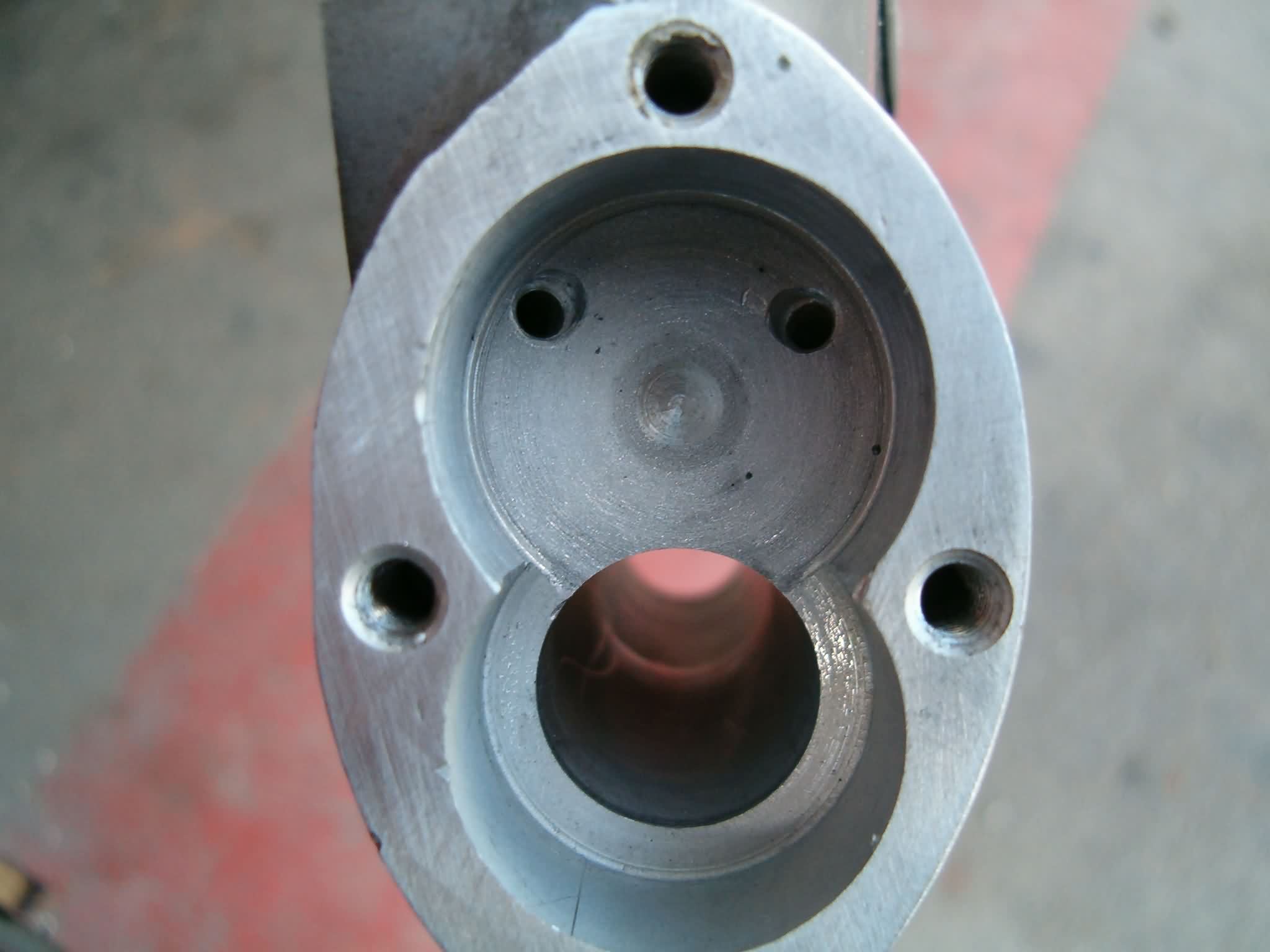

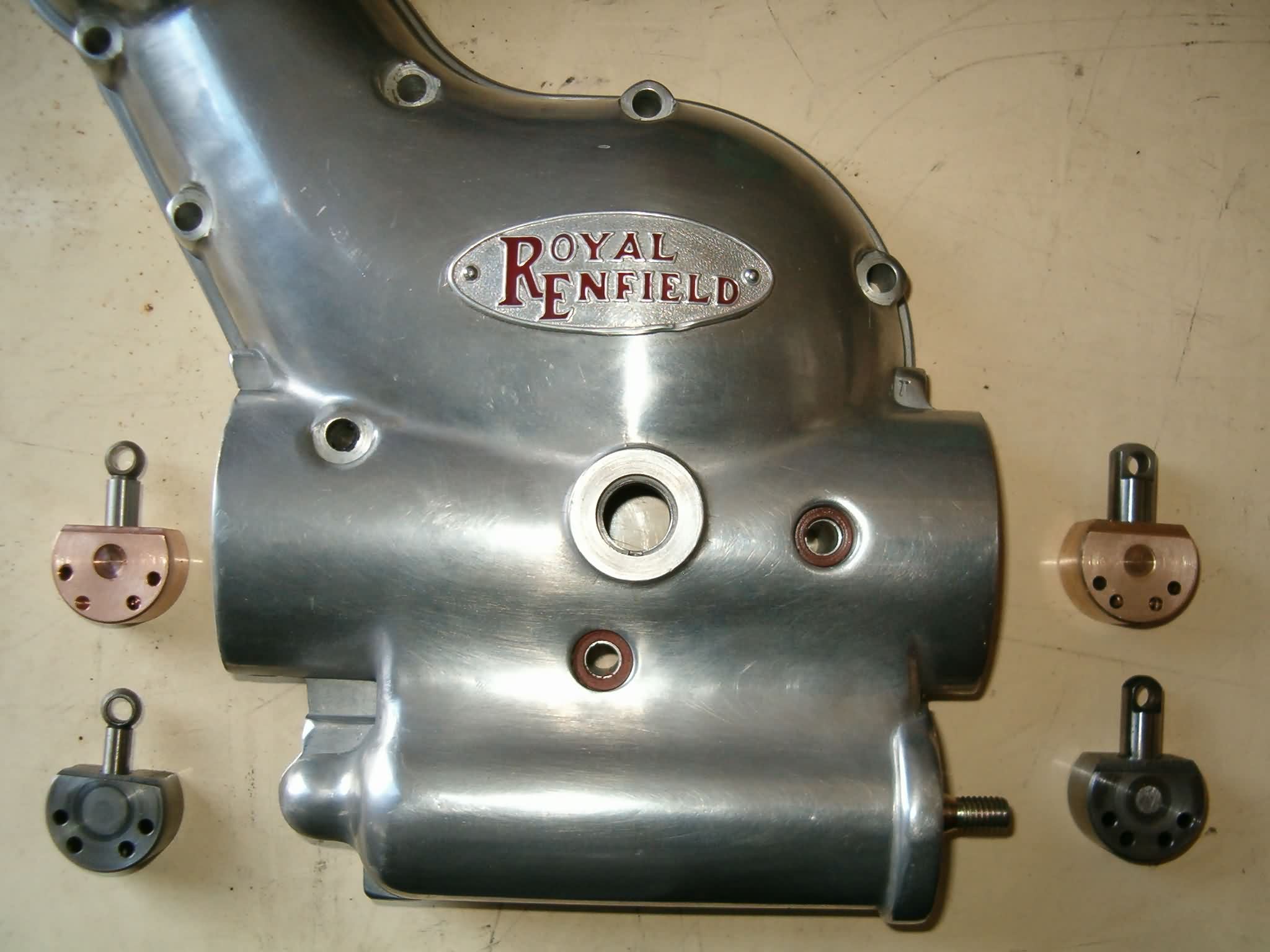

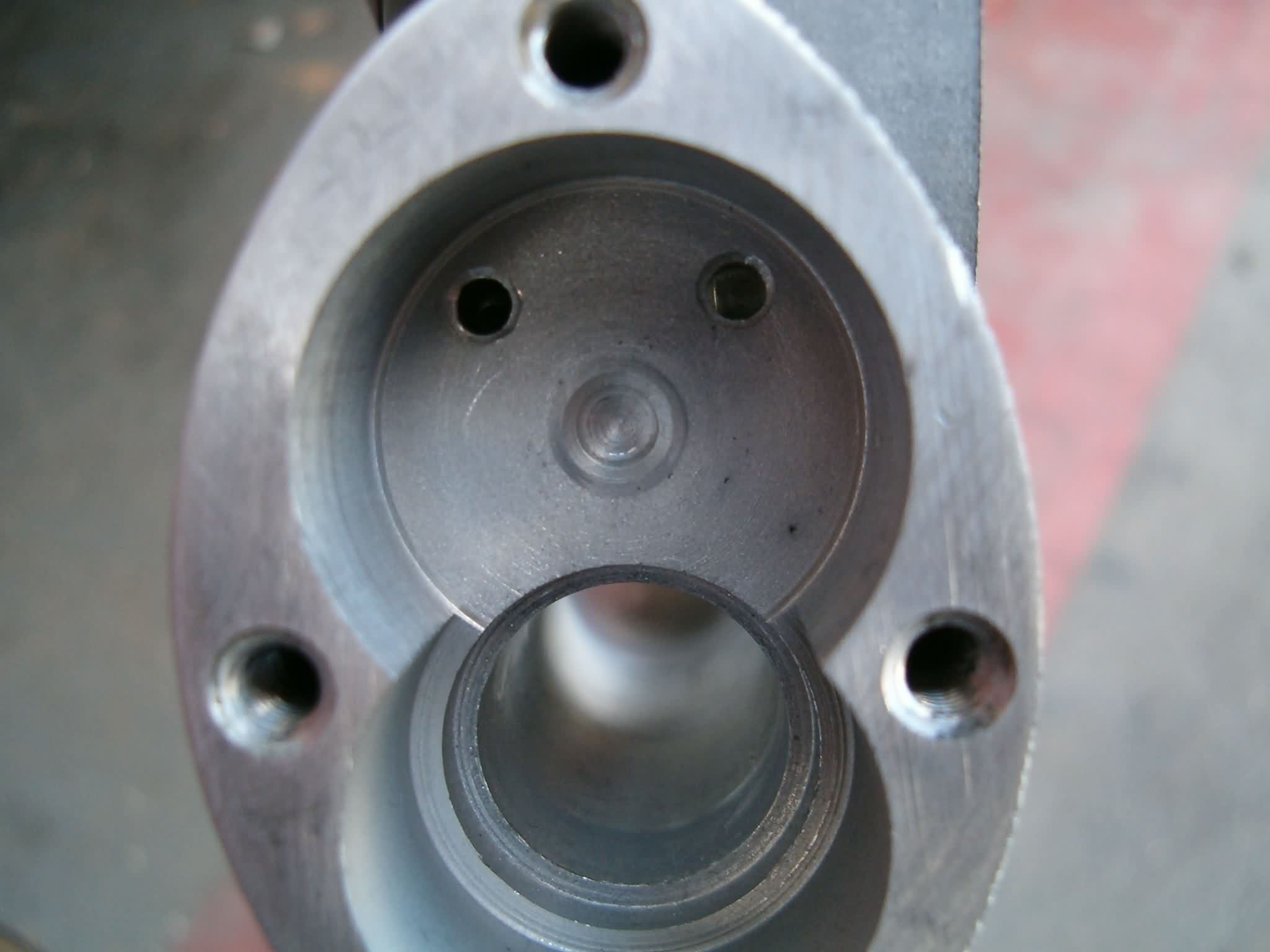

Photo des positionnement des anciennes et nouvelles pompes d'entrée et de retour sur une 500 Bullet
Pompe à huile "haut débit" pour les "500 Bullet standard" et "De luxe" :
Le piston de la pompe primaire à un diamètre de 7,91 au lieu de 6,35 mm soit 1,55 fois le débit d'origine.
La pompe secondaire a un diamètre de 11 au lieu de 9,52 mm soit 1,33 fois le débit d'origine.
J'ai encore fait une mesure avec les vieilles pompes j'ai obtenu un débit de 21,25 cm3 à la minute sur le tuyau qui va vers les culbuteurs (je branche une burette sur le tube pour graisser les culbuteurs durant le temps de la mesure (5 minutes).
Après échange des pompes le débit est de 31,25 cm3 minute soit47% de plus
(la différence entre réalité et théorie arrive à se faufiler par les jeux des éléments de la pompe, mais ce n'est pas grave).
D'autre part la pression à chaud sur place est de 1,5 à 1,6 bar. Je n'ai pas pu rouler car j'ai démonté mes clignotants avant pour peindre les supports et le faisceau est ouvert, mais dès que j'aurai pu rouler et faire le circuit des collines je referai un contrôle de débit et de pression.
Conclusion :
Donc apparemment la modification est très valable, mais si la pompe secondaire s'est montée du premier coup (j'ai fait le contrôle avec du bleu de Prusse) la portée était bonne, mais la pompe primaire a dû être rodée longuement avec une pâte à décaper l'alu.
Il y a une notice en anglais qui explique bien la pose des pompes. Le distributeur "pump disc" est en bronze en non pas en acier.
